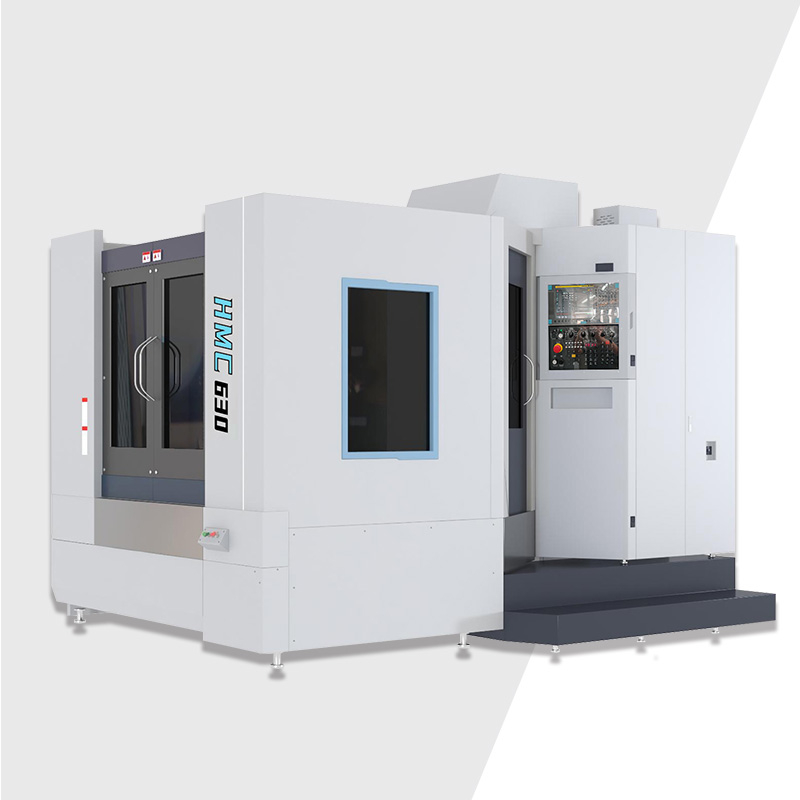

HMC630
LUBAN
ПАРАМЕТР:
| ЭЛЕМЕНТ | UNIT | HMC630 |
| Перемещение по оси X/Y/Z | мм | 1100/950/1100 |
| Центр шпинделя относительно поверхности рабочего стола | мм | -15-950 |
| Нос шпинделя к центру рабочего стола | мм | 150-1250 |
| Рабочий стол | мм | 630×630 |
| Максимальный размер заготовки | мм | 1600 |
| Распределение нагрузки на рабочий стол | кг | 2500 |
| Максимальная высота заготовки | мм | 900 |
| Минимальный угол разделения рабочего стола | 0 | 1 ° (дополнительно одна тысячная степень) |
| Т-образный паз (количество пазов х ширина паза х расстояние) | мм | 5х18*100 |
| Максимальная скорость шпинделя | об/мин | 6000 |
| Максимальный размер обработки (диаметр вращения) | мм | 1600 |
| Конус шпинделя | БТ | БТ50-210 |
| Максимальный крутящий момент шпинделя (стандарт) | Нм | 143 |
| Мощность двигателя шпинделя (номинальная/максимальная) | кВт | 15-22,5 |
| Скорость быстрого перемещения по трем осям (x/y/z) | м/мин | 20/20/20 |
| Минимальная единица настройки станка | 0.001 | |
| Тип держателя инструмента | БТ | БТ-50 |
| Количество инструментов | 30 | |
| Максимальный диаметр/длина/вес удлинителя инструмента | Φ112 мм/350 мм/25 кг | |
| Максимальный диаметр инструмента (без соседних инструментов) | мм | 200 |
| Метод выбора инструмента | Необязательный | |
| Время смены инструмента | S | 4.75 |
| Точность позиционирования (x/y/z) | мм | ВДИ 0,008 |
| Повторите точность позиционирования (x/y/z) | мм | ВДИ0,005 |
| Точность индексации поворотного стола | 99 | ±5'сек3 |
| Повторите точность индексации вращательной работы | 99 | ±3'сек1 |
| Давление воздуха | кг/бар | 6-8 |
| Объем бака для СОЖ | L | 300 |
| Потребность в мощности | КВА | 55 |
| Модель четырехосного двигателя | N | 28Н*28Н*28Н*18Н |
| Модель с трехосным ходовым винтом и калибром проволоки | Р4012/Р4012/5012; РГХ45/45/55 | |
| Вес станка | кг | Около12500 |
| Габаритные размеры | мм | На основе физических измерений |
